Equipamento de equipamento de testes da inflamabilidade da elevada precisão/teste da combustão

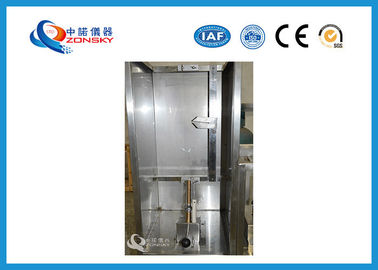

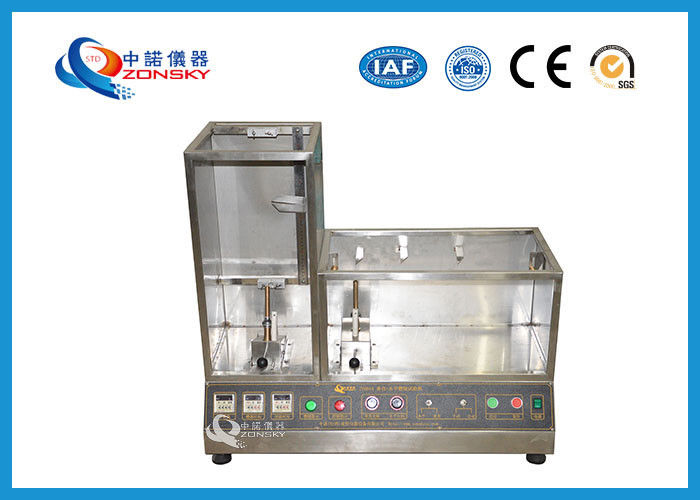

Câmara horizontal vertical do equipamento de testes da inflamabilidade UL1581/teste da combustão

1. Aplicação

Esta máquina é aplicada para testar a resistência de fogo do PE, do PVC e do SRPVC.

2. Padrões

UL1581, VW-1 de UL1581, UL758, UL13, UL444, UL1655 e FT-1 de CSA.

3. Uso e composição

(1) este equipamento é aplicável à determinação do desempenho do não-atraso dos fios sob a combustão direta de fontes prescritas.

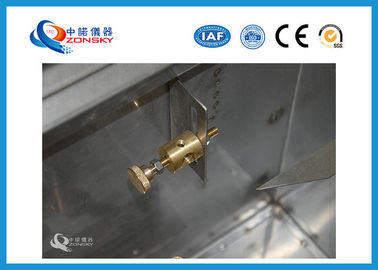

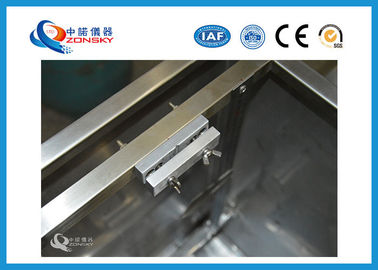

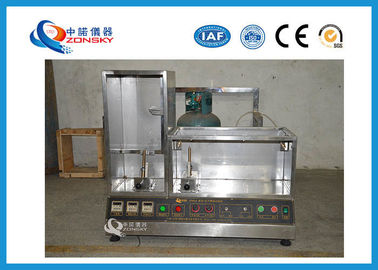

(2) o equipamento consiste na caixa de controle, na caixa de ar vertical, na caixa de ar horizontal, no bocal da combustão, na válvula de solenoide, no dispositivo de ignição de alta pressão, no regulador do dispositivo bonde da amostra do fio, da tubulação de gás, da fonte do gás, o interno e o externo da chama, linha de controle do sinal. O processo do todo da máquina é totalmente automático, como: a ignição eletrônica, tempo do parada-fogo, tempo da combustão, tempos da combustão pode automaticamente ser terminada.

4. Caixa de controle

(1) o número de contadores da combustão é usado por tempos pré-ajustados da combustão, e o botão vermelho é da “a chave restauração (restauração)”.

(2) o tempo da combustão é controlado por um controlador do tempo, que possa ser ajustado a S (segundos), M (minutos), H (horas) de acordo com a necessidade; por exemplo, ajuste 00S01 a 0,01 segundos, 15S00 a 15 segundos, 10M00 a 10 minutos (refira a instrução do relé do tempo); O tempo de parada é ajustado com o ajuste do tempo da combustão. Pode igualmente ser usado para o controle manual de tempo ardente.

O interruptor de alimentação é o interruptor de alimentação inteiro da caixa de controle.

O interruptor pode para selecionar manualmente ou automaticamente de acordo com necessidades reais. Quando o interruptor está no estado manual, deve ser cronometrado por um cronômetro. Quando alcança o tempo do teste, pode ser parado pressionando o interruptor de restauração.

5. O desempenho técnico do equipamento

(1) todos os indicadores técnicos encontram os padrões UL1581.

(2) o gás de petróleo liquefeito da pureza alta é usado para gás de combustão.

diâmetro interno do bocal (de 3): 0,375 polegadas (9,5 milímetros).

protetor do metal (de 4): 12 polegadas de largura (305 milímetros) * 14 polegadas profundo (355 milímetros) * 24 polegadas de altura (610 milímetros).

(5) o teste vertical da combustão é testado pelo fio e pelo comprimento do cabo: 18 polegadas (457 milímetros).

O teste horizontal da combustão foi testado no fio e no comprimento do cabo: 24 polegadas (610 milímetros).

6. Teste o método

1. Antes do teste, conecte a válvula de regulamento da pressão para a mangueira de borracha do tanque liquefeito do petróleo, a seguir conecte a linha de controle do sinal, conecte o interruptor de alimentação da caixa de controle, verifique a conexão corretamente, e pague a atenção ao escapamento. Se não há nenhum escapamento de ar, comute o interruptor de alimentação à posição aberta. Abra a válvula principal do cilindro, gire sobre o interruptor do regulador, e o indicador de pressão da válvula de diminuição da pressão do acetileno deve ser 0.01-0.02 Mpa (esta é a pressão de funcionamento da exaustão). Se a pressão excede 0,02 Mpa, será perigoso e pode escapar.

2. Após o teste, o interruptor de alimentação e a válvula principal do cilindro devem ser desligados para confirmar que não há nenhuma substância ardente que se inflama antes de sair.
